La gestion de l'affichage
L’affichage du dessin
La zone graphique correspond à une zone de travail sur laquelle vous dessinez. Cette zone (nommée "Limites du dessin") varie en fonction de la taille du dessin. Celui-ci à l’écran peut représenter de très grandes réalisations en réalité. Vous n’êtes pas limité à la taille de l’écran !
Il est donc pratiquement indispensable de modifier l’affichage du dessin pour travailler dans de bonnes conditions. En effet, il est nécessaire d’agrandir une partie du dessin pour définir un détail. Il est aussi utile de diminuer l’affichage pour faire évoluer les extérieurs d’un dessin.
AutoCAD vous propose plusieurs possibilités pour modifier l’affichage du dessin. Vous pouvez agrandir ou diminuer une partie du dessin. Vous pouvez aussi effectuer un "glissement" de l’image à l’écran.
Ces opérations peuvent s’effectuer de façon transparente, c’est-à-dire pendant que vous effectuez une autre manipulation sur des objets (sans toutefois quitter cette manipulation).
Les principaux outils d’affichage sont disponibles dans la barre de navigation.
Pour afficher la barre de navigation, cliquez
sur l’icône Barre de navigation
dans le groupe de fonctions Outils de fenêtre (onglet...
Le zoom
Le zoom permet d’agrandir ou de diminuer l’affichage (ou l’image) du dessin à l’écran. Les objets ne changent pas de taille, c’est l’image ou la visualisation qui est différente.
1. Les différents types de zoom

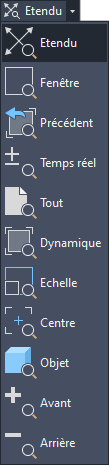

Dans le groupe de fonctions Navigation (onglet Vue), déroulez le bouton-liste Zoom :
Voici la description des options disponibles :
 |
Le dessin sera affiché le plus grand possible à l’écran. |
 |
Définit par deux points un agrandissement ou une réduction. Nécessite l’entrée de deux points (diagonale) qui matérialisent le nouvel écran. Si vous choisissez la commande Zoom via le clavier, vous pouvez directement préciser ces deux points (il n’est pas nécessaire de choisir l’option Fenêtre). |
 |
Permet de retrouver l’affichage précédent. |
 |
Le Zoom Temps réel permet une réduction ou un agrandissement de l’image en temps réel. Le curseur est remplacé par une loupe. Effectuez un cliqué-glissé vers le bas pour diminuer la taille de l’image, et vers le haut pour l’agrandir. Appuyez sur [Echap] ou [Entrée] pour quitter. Notez que le Zoom Temps réel permet un affichage instantané, même pour des projets complets. Il représente un gain de temps considérable en évitant de longues régénérations graphiques. |
 |
Tout le dessin est affiché, même si des objets sont situés en dehors des limites. |
 |
Permet une réduction, un agrandissement... |
Le panoramique
Le panoramique permet un glissement de l’image à l’écran. Avec le panoramique, il n’y a pas d’agrandissement ou de réduction de l’image.
Dans le groupe de fonctions Navigation (onglet Vue), cliquez sur l’icône Panoramique
.
Un symbole apparaît à la place du curseur. Effectuez un cliqué-glissé pour permettre le glissement de l’image en temps réel. Appuyez sur [Echap] ou [Entrée] pour quitter.
Lorsque le Panoramique est activé, un curseur spécifique sous forme de main est affiché dans la zone graphique. Un clic droit permet l’affichage du menu contextuel :
Quitter : sort de la commande Zoom.
Zoom : bascule du panoramique au zoom et inversement (cf. Le zoom dans ce chapitre).
Orbite 3D : accède au mode de visualisation 3D (cf. chapitre Les projections et les vues - Utiliser le cube de visualisation ViewCube).
Fenêtre de zoom : permet un agrandissement d’une partie du dessin (par cliqué-glissé).
Zoom original : permet de revenir à l’affichage précédant le Panoramique.
Zoom vers l’étendue : affiche le dessin le plus grand possible à l’écran.
AutoCAD reconnaît les pilotes Intellimouse de Microsoft (souris à molette). La molette permet un panoramique...
