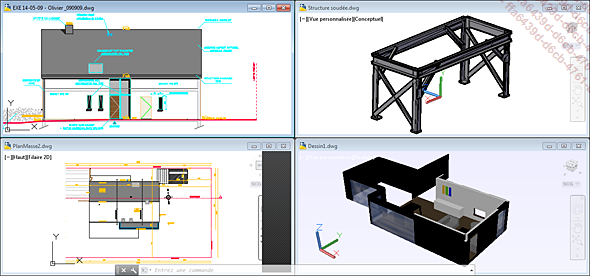

Les documents

Création d’un nouveau dessin

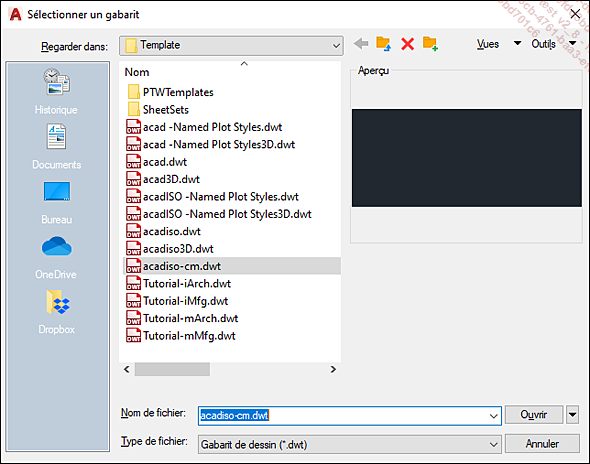

AutoCAD vous invite à sélectionner un gabarit.

Un gabarit sert de base ou de modèle à chaque nouveau dessin. Il peut être enrichi à volonté. Les fichiers gabarits portent l’extension DWT. Vous les ouvrez normalement dans AutoCAD, apportez les modifications et procédez à l’enregistrement. Cette option est détaillée plus loin dans ce chapitre (cf. Fichiers gabarits), et constitue un point capital pour une utilisation optimisée du logiciel.

AutoCAD pointe directement sur le dossier Template contenant les principaux gabarits existants par défaut. Bien sûr, cette base doit être enrichie et améliorée par vos propres gabarits.

Les gabarits acad.dwt et acad3D.dwt constituent les gabarits anglo-saxons, alors que les gabarits acadiso.dwt et acadiso3D.dwt constituent les principaux gabarits métriques.

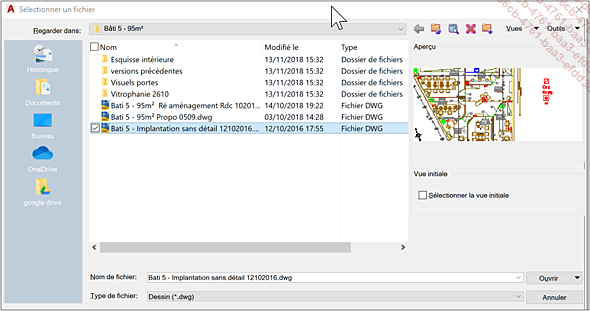

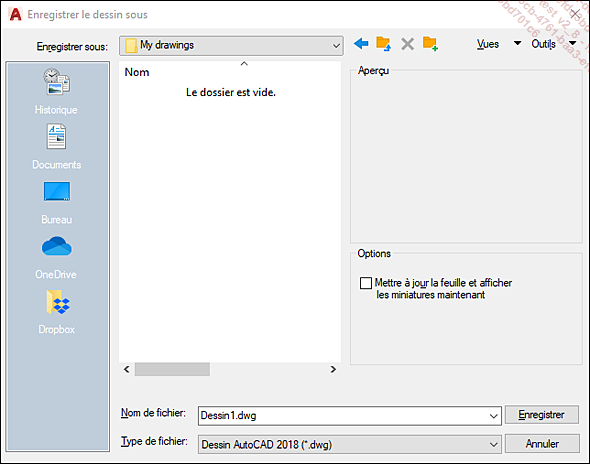

Affichage d’un dessin existant

Aperçu

La zone Aperçu affiche une image du dessin. L’aperçu est disponible si l’option Enregistrer un aperçu miniature de l’image est activée dans l’onglet Ouvrir et Enregistrer de la boîte de dialogue Options.

Vues

La liste Vues affiche ou masque l’Aperçu du fichier sélectionné. Elle définit le type d’affichage des fichiers (Liste, Détails ou Images miniatures).

Outils

La liste Outils propose les options suivantes :

Rechercher permet une recherche minutieuse de fichiers.

Vous fixez les critères de recherche suivants : emplacement, type de fichiers, nom de fichier, date, périodes...

Chercher maintenant permet de situer rapidement un fichier présent dans une liste de chemins de recherche. Saisissez le nom dans la zone Nom de fichier, puis choisissez Chercher maintenant. Si le fichier est placé dans un des chemins de support, vous obtenez l’aperçu et pouvez procéder à l’ouverture.

Ajouter/Modifier adresses FTP permet d’ajouter...

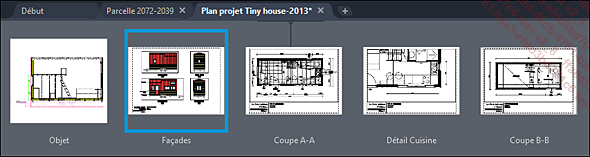

Utiliser les onglets de fichiers

AutoCAD met à disposition des onglets de fichiers qui permettent d’accéder facilement aux dessins ouverts, de passer de l’un à l’autre, de fermer un dessin ou encore d’en créer un nouveau (bouton Plus situé à droite des onglets).

Fichiers gabarits

Certaines valeurs sont associées à un dessin et sauvées avec celui-ci, comme des échelles, les limites, des calques, des styles d’annotations, de cotations... Toutes ces valeurs peuvent être placées dans un “dessin modèle” ou gabarit, qui vous servira lors de la création de nouveaux projets. AutoCAD fournit des gabarits standards, mais vous pouvez créer vos propres gabarits personnalisés ; chaque gabarit constituant une base de travail.

Un gabarit peut contenir un cartouche, des noms de calques personnalisés ; des styles de texte et de cotation personnalisés, des présentations du dessin à échelles données ou autres informations que vous utilisez généralement dans un type de dessin particulier. À chaque nouveau dessin, vous pouvez indiquer à AutoCAD lequel de vos gabarits vous désirez utiliser (le nouveau dessin est une copie conforme du gabarit).
